DIGITAL PROJEKTERINGSMODEL GIVER BEDRE BYGGERI

Der er næppe nogen anden bygning i Danmark, der er blevet så kendt takket være den klassiske, danske filmskat. Men gennem en lang række Olsen Banden-film har Vridsløselille Statsfængsel sammen med hovedpersonen nærmest opnået kultstatus, og akkompagneret af den lige så kendte titelmelodi, så det massive statsfængsel jo nærmest helt hyggeligt ud, når porten gik op, og Egon Olsen kom ud.

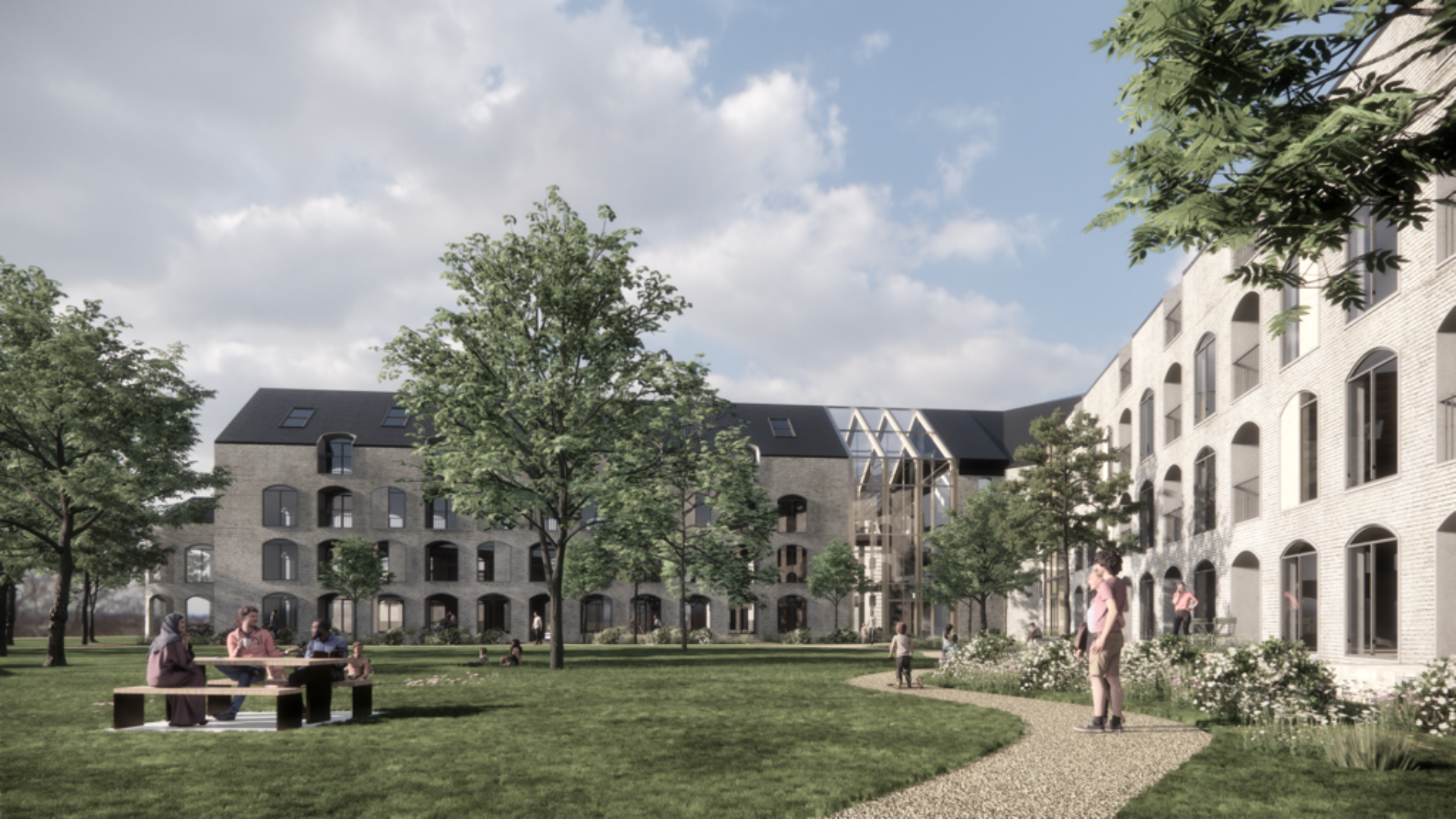

I dag er fængslet på vej til at få en tilværelse som ny bydel i Albertslund. Bag projektet står entreprenør- og byudviklingsvirksomheden A. Enggaard, pensionskassen PKA og statens ejendomsselskab Freja Ejendomme, der i samarbejde med Albertslund Kommune har udviklet en masterplan for udviklingen af området. Det fysiske udtryk er tegnet af arkitektfirmaet Cobe, som vandt designkonkurrencen.

HAR GIVET STØRRE SIKKERHED

En del af det eksisterende byggeri bevares og konverteres til nye formål, men på den 160.000 kvadratmeter store grund skal desuden opføres mellem 1.400 og 1.600 nye boliger. I juli 2025 var betonelementerne til det første råhus færdigmonteret, og i eftersommeren var der rejsegilde på de første boliger i den nye bydel. De skal efter planen være klar til indflytning i slutningen af 2026, og meget tyder på, at byggeriet kommer til at skride fremad som planlagt.

I et samarbejde mellem Spæncom A/S, der leverer betonelementerne, softwarehuset Optum Computational Engineering og det rådgivende ingeniørfirma Sweco er der nemlig udviklet en ny metode til at overføre rådgiverens beregningsmodeller direkte til Spæncoms projekteringsværktøj i OPTUM Concrete Solutions. Det betyder hurtigere projektering, færre fejl samt ikke mindst bedre kvalitet, hvilket første fase af projektet allerede har bevist.

MINDRE RISIKO FOR FEJL

Hidtil har overførsel af data mellem Swecos og Spæncoms systemer været en særdeles tidskrævende proces, som har været kendetegnet ved manuel indtastning med deraf følgende risiko for fejl. Men med Swecos model i softwaren StruSofts FEM-Design og Spæncoms anvendelse af dimensioneringsprogrammet OPTUM CS er der skabt en direkte, digital bro mellem de to FEM-beregningsprogrammer (Finite Element Method).

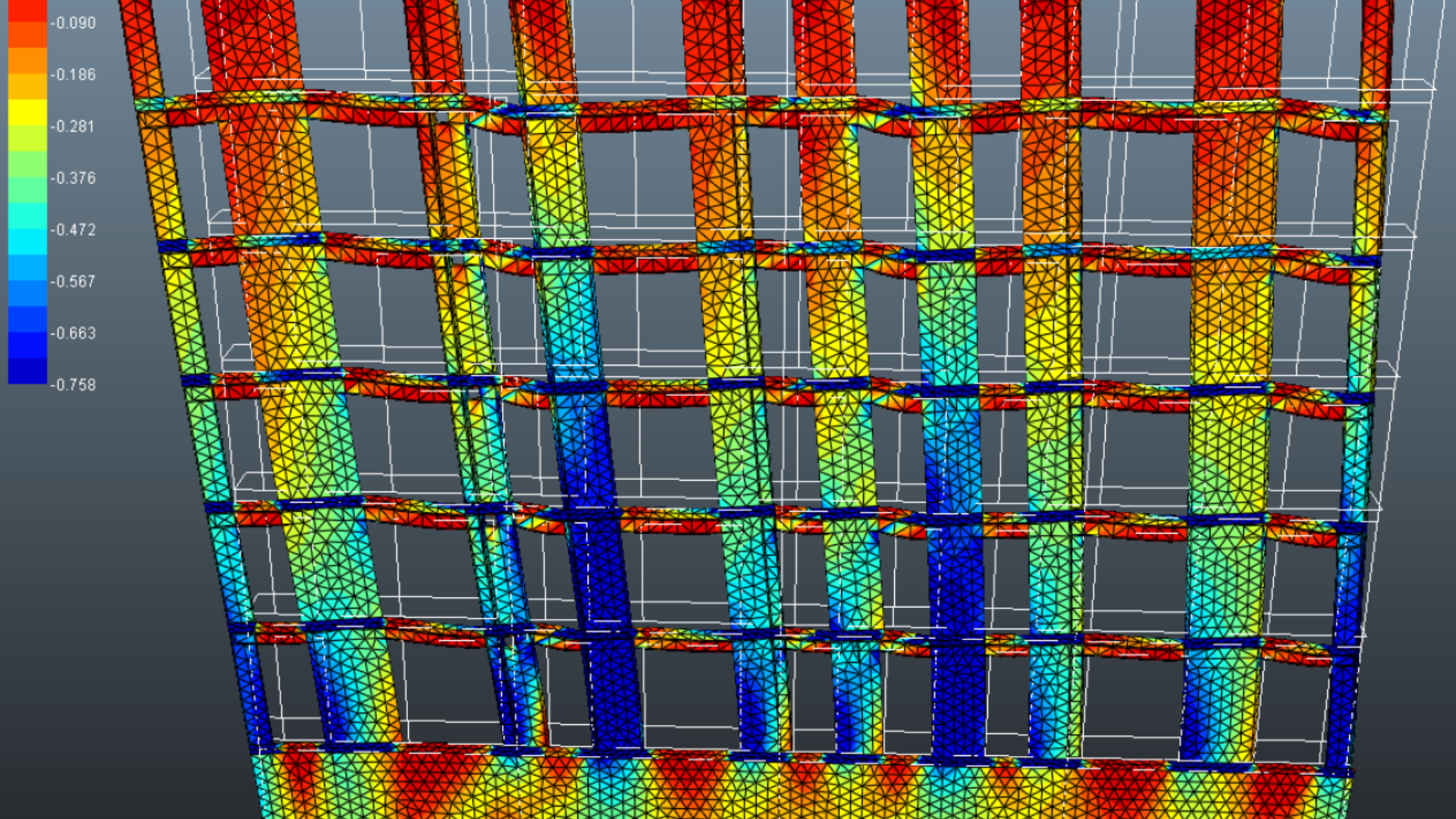

Et FEM-beregningsprogram er et softwareværktøj til simulering og analyse af komplekse konstruktioner, der beregner spændinger, deformationer og vibrationer i bygningsdele. Ud fra StruSofts FEM-design genereres en såkaldt struXML-fil, som Spæncom modtager fra Sweco og konverterer til en OPTUM CS-fil ved hjælp af et konverteringsprogram. Hos Spæncom har konstruktionsingeniør Danny S. Hansen arbejdet tæt sammen med både Sweco og Optum CE.

AUTOMATISK KONVERTERING

”Ved hjælp af det specialudviklede script fra Optum CE konverteres Swecos model inklusive geometri, laster, lastkombinationer og understøtninger automatisk fra StruSofts program til OPTUM CS. Det betyder, at vi slipper for at opsætte geometri, laster og kombinationer manuelt, hvilket normalt udgør halvdelen af projekteringstiden. Projektet er gået langt over forventning,” forklarer Danny S. Hansen.

"Hvis man skal skære det helt ind til benet, er Optum CS et program, der kan beregne hvilken som helst vægopstalt af betonelementer med hvilken som helst lodret og vandret last," siger Jørgen Krabbenhøft, der er administrerende direktør i og stifter af Optum CE, og Danny S. Hansen fra Spæncom føjer til, at der spares en del tid, ligesom kvaliteten altså bliver bedre, idet man undgår fejl i dataoverførslen.

EN UMUGLIG ARBEJDSOPGAVE

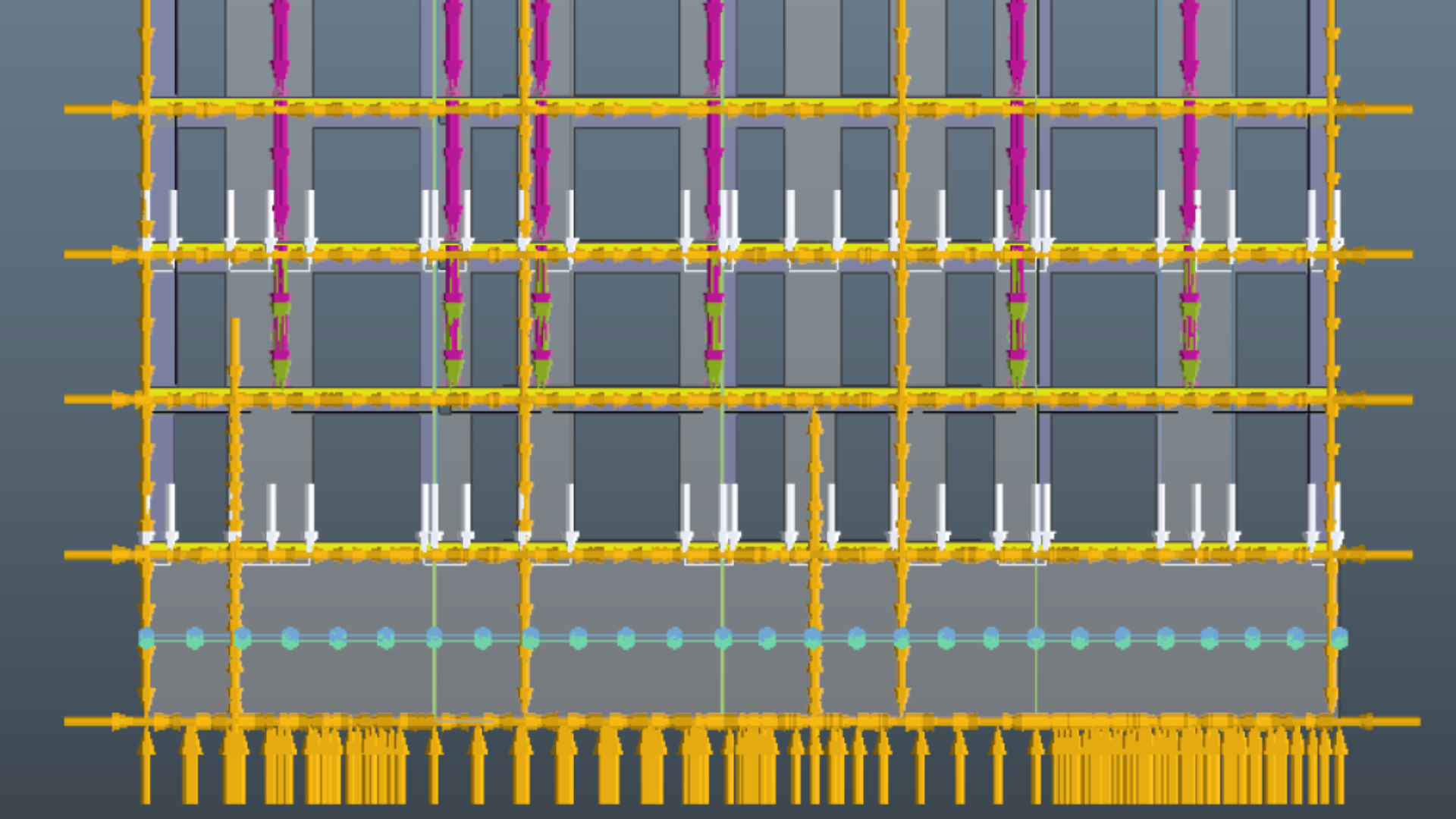

Spæncom er ansvarlig for levering af ydervægge med murbindere, indvendige betonvægge samt huldæk. Allerede tidligt i projektforløbet stod det dog klart, at opgaven ikke kunne løses manuelt. Det enorme antal laster og lastkombinationer var ganske enkelt overvældende. På én enkelt facadevæg fandtes der alene mere end 1.500 individuelle lastpåvirkninger. En ganske uoverskuelig opgave.

Manuel overførsel af disse laster fra Swecos FEM-Design-model (StruSoft) til Spæncoms konstruktionsberegningssoftware OPTUM CS ville ikke blot have været ekstremt tidskrævende og formentlig fejlbehæftet - i praksis ville processen have været nærmest umulig. Der var således behov for en metode til at oversætte de mange data uden nogen form for manuel indtastning, og løsningen blev et specialudviklet script til Optum.

OGSÅ TIL GAVN FOR KLIMAET

Den automatiske overførsel sikrer, at alle relevante påvirkninger placeres korrekt i modellen, ligesom den sikrer en mere klimavenlig projektering, da der ikke er behov for at anvende mere armering, end nødvendigt. Det eneste brugeren skal gøre, er at påføre laster vinkelret på overfladen - for eksempel jordtryk og overfladelast fra vind samt opsætte diverse parametre for væggens egenskaber og tilføje armeringen.

“Når vi arbejder direkte på rådgivermodellen, undgår vi således fortolkninger og unødvendige sikkerhedstillæg. Det er både mere præcist og mere klimavenligt,” fortæller Danny S. Hansen videre, men han føjer til, at for at processen skal fungere optimalt, kræver det høj grad af disciplin og konsistens fra rådgiverens side. Alle elementer i FEM-Design modellen skal navngives korrekt og struktureres ensartet således, at konverteringsscriptet kan genkende og overføre data uden fejl.

PERSPEKTIVER FOR FREMTIDEN

Ideen til konceptet blev initieret af konstruktionsingeniør Martin Bønnelykke, der var ansat hos Sweco, da Vridsløselille-projektet tog sin begyndelse. I dag er han ansat hos VITA Ingeniører, hvor man også benytter softwaren fra StruSoft og Optum CE. Inspirationen kommer fra BIM-verden (Building Information Modelling), hvor man ved hjælp af det såkaldte IFC-format (Industry Foundation Classes) frit kan udveksle data mellem forskellige softwareplatforme.

”Jeg ser dette projekt som starten på en ny epoke for dataudveksling, hvor det ud fra samme princip bliver muligt at udveksle XML-filer på tværs softwareproducenter. Med den digitale bro mellem systemerne, kan vi gøre statiske beregninger meget nemmere, hurtigere og ikke mindst mere sikre, ligesom vi åbner op for de mange spændende nye muligheder, der ligger og venter i anvendelsen af kunstig intelligens,” siger Martin Bønnelykke.
