Gantryrobotten hos Gantio Robotics kan både arbejde med væsentlig større emner end en traditionel industrirobot og udføre arbejdet langt mere præcist. Her er den i gang med to af de dobbeltkrumme forme til Cocoonen på Hængslet. De coates efterfølgende med en lim, der giver en helt glat støbeflade.
Foto: Gantio Robotics”Det er et mesterværk i beton. Vi har ikke set noget lignende i Danmark før, og jeg tror, man ude omkring i Europa vil kigge langt og misundeligt efter dette byggeri.” Sådan siger Rene Østergaard, der er forretningsudvikler i PERI, som er en kendt aktør inden for forskalling i den danske byggebranche. Netop titlen forretningsudvikler passer fint i denne sammenhæng, for det, Rene Østergaard refererer til, er byggeriet af Hængslet i Aarhus, der kan bane vejen for et helt nyt marked.
Nemlig et marked, hvor avanceret støbning i beton ikke blot bliver tilgængelig, men også økonomisk opnåelig for hele byggebranchen. Hængslet er en bygning, der både arkitektonisk bliver en nyskabelse på den aarhusianske havnefront og en bygning, der design- samt konstruktionsmæssigt byder på nytænkning. Blandt andet i form af et såkaldt Bakkedæk og en Cocoon, der begge er kendetegnet ved formgivning, der er dobbeltkrum.
I denne visualisering ser man virkelig, hvorledes det dobbeltkrumme Bakkedæk, der er tænkt som et promenadedæk for offentligheden, kommer til at tage sig ud. Under dette ses indgangen til Markedspladsen. Oven på søjlerne hviler selve den spændende 5-etagers bygning, der er tegnet af arkitekt Dorthe Mandrup.
Foto: KVANT-1EN PUPPE SKÆRER GENNEM BYGNINGEN
Hængslet opføres på et fundament af søjler, der hviler på det dobbeltkrumme Bakkedæk og rejser sig fem etager i vejret. Bakkedækket fungerer som et promenadedæk og hvælver sig over jordhøjde, mens det visuelt åbner op til en underliggende markedsplads, hvor der etableres forskellige former for detailhandel. Fra den nederste kælder til Bakkedækket er etableret et 11 meter højt cirkulært, trappetårn, der herfra fortsætter mere end 20 meter op gennem de fem øvrige etager som en dobbeltkrum Cocoon.
Den har samme form som en sommerfugls puppe, og indeni fortsætter trappen op gennem bygningen. Det bliver en helt unik oplevelse at kunne kigge op gennem denne konstruktion, der ikke blot er cirkulær men også er smal i bunden, bliver bredere på midten for igen at blive smallere i toppen. Men den rummer yderligere en genistreg nemlig, at man på Bakkedækket oplever den som frithængende fra loftet.
KUNSTIG INTELLIGENS SKABER NYE FORME
”Det gør den selvfølgelig ikke, men fra Bakkedækket og op til første etageadskillelse er der cirka seks meter, hvor den hviler på fire søjler. Derfra går den op gennem de fire kontoretager for at slutte på det øverste Penthousedæk,” forklarer Brian Gleerup, der er entrepriseleder i entreprenørvirksomheden EMR Murer & Entreprenør, som står for al støbearbejdet på Hængslet. Forskallingsarbejde samt støbning af Bakkedæk og Cocoon er en stor præstation, for håndværkerne har skullet lære at arbejde med både nye forme og nye metoder.

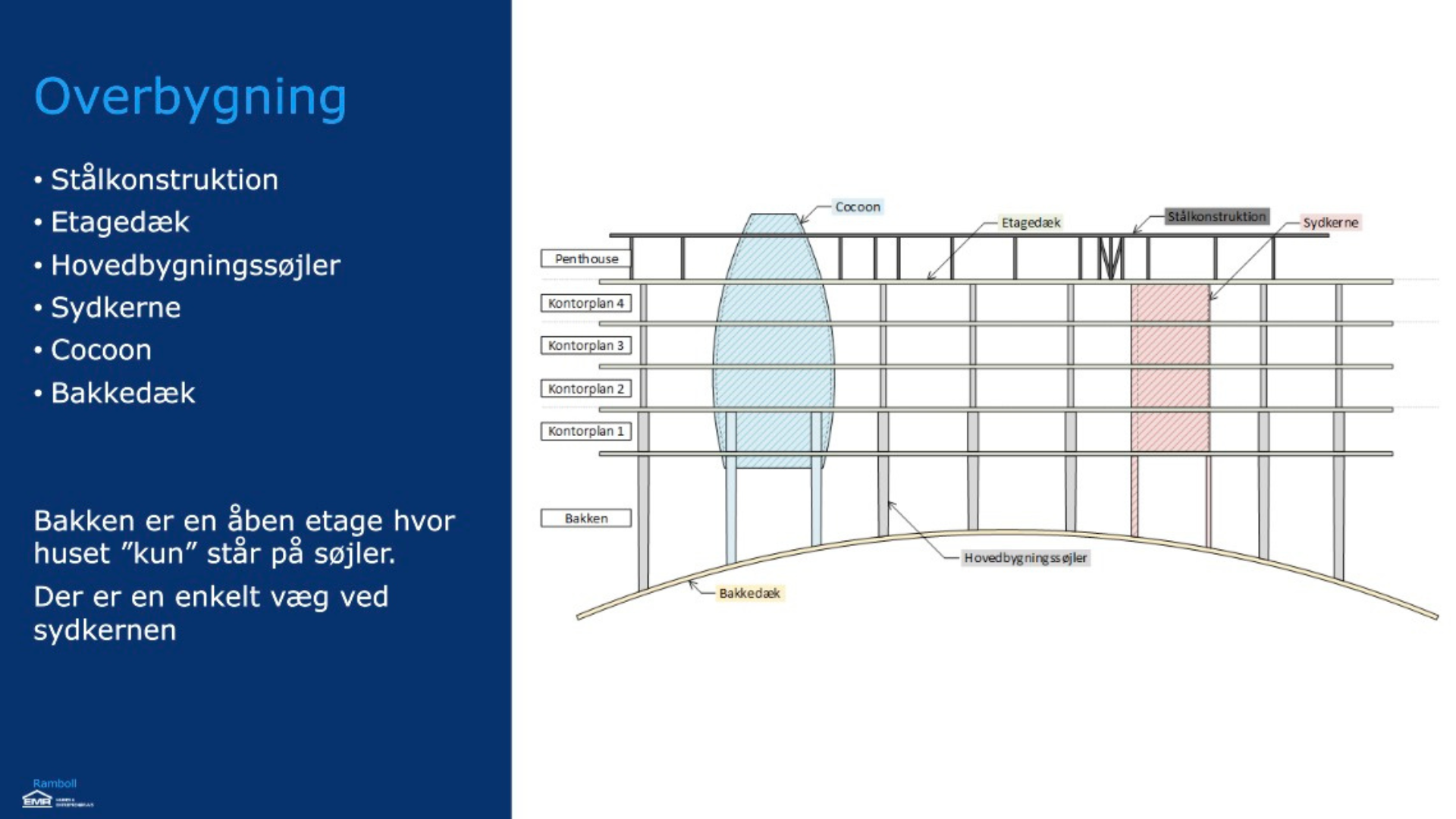

Her ses en illustration af, hvorledes Cocoonen strækker sig fra det nederste kontorplan op gennem bygningens andre kontorplaner til penthouseetagen. Set fra Bakkedækket svæver den næsten frit i luften, kun understøttet af fire søjler. Under Cocoonen er etableret et 11 meter højt cirkulært, trappetårn, der strækker sig ned til den nederste kælderetage -K2.
Foto: RambøllI begge tilfælde er det PERI, der har leveret forskalling og forme, og det har blandt andet været muligt takket være det jointventure, man etablerede i januar 2025 med den østrigske virksomhed DataB, som har resulteret i det fælles selskab DataForm.Work, hvor man ved hjælp af software og kunstig intelligens kan skabe spektakulære støbeforme, og netop det koncept, der ligger til grund for Bakkedækket, har allerede resulteret i nye ordrer for PERI til dansk byggeri.
FULDSTÆNDIG SOM AT HANDLE I IKEA
”Bakkedækket er som nævnt dobbeltkrumt og består af ikke mindre end 1.453 specialdesignede støbekasser hver på 1,25 meter x 1,25 meter, som hver især hviler på et stillads med tilsvarende 1.453 tårne. Disse kasser har vi leveret som CNC-fræsede komponenter, der samles direkte ude på byggepladsen. De leveres som flatpacks, helt lige som når du er en tur IKEA,” forklarer Rene Østergaard.

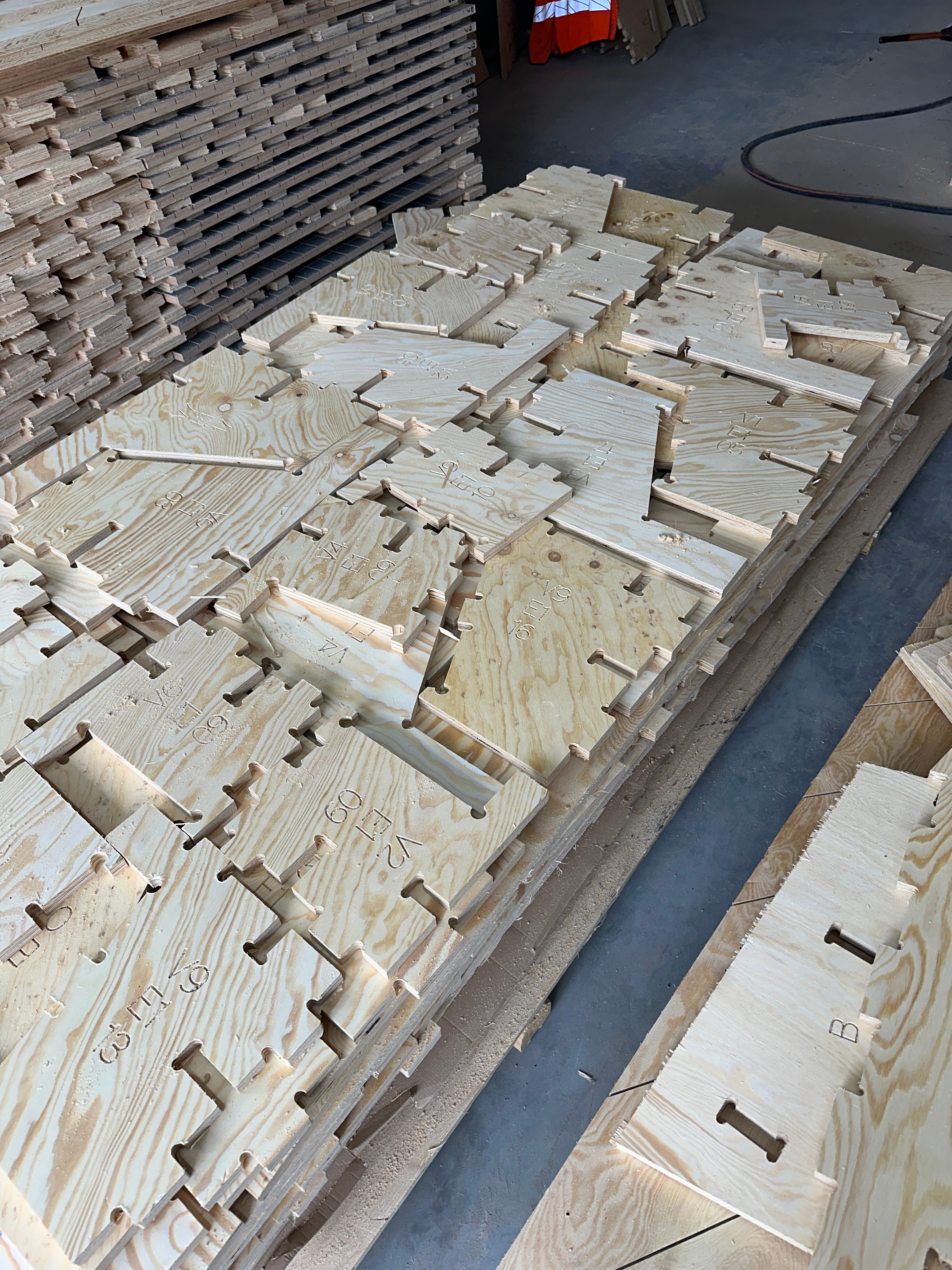

Det er stort set som at handle i IKEA. Således blev de næsten 1.453 specialdesignede støbeforme til Bakkedækket leveret til byggepladsen som flatpacks, der blev samlet på stedet. Det er nemt at arbejde med og har desuden været med til at optimere transporten.
Foto: PERIDet er netop det, der er grundstenen i det nye koncept, nemlig at kunne levere en intuitiv, billig og ikke mindst risikofri løsning, da designet er prædefineret dimensioneringsmæssigt. Ifølge Rene Østergaard giver det mulighed for at bringe flere bygherrer, arkitekter samt ikke mindst entreprenører i spil til at kunne arbejde med avanceret støbning i beton og for alvor udnytte den fleksibilitet samt formbarhed, der er kendetegnet ved beton som materiale.
PERI HAR VERDENSPREMIERE I AARHUS
Faktisk kan man sige, der er verdenspræmiere på konceptet i Hængslet i Aarhus, og tanken er, at man fra centralt hold hos DataForm.Work i Østrig kan designe avancerede støbeforme, der digitalt kan sendes rundt til partnere verden over for at blive fræset og leveret til lokale byggeprojekter. I Danmark har PERI arbejdet sammen med virksomheden Gantio Robotics i Tommerup på Fyn, der har været med til at skabe de støbeforme, der anvendes på Cocoonen.
”Vi benytter en portalrobot, en såkaldt gantryrobot, der meget præcist kan bevæge et fræseværktøj i alle tre akser. De forme, vi har leveret til Cocoonen er op til 5,5 x 2 meter, og de er opbygget af flere lag krydsfiner, hvor vi sørger for den overflade, der skal have kontakt med betonen under støbningen. Den dobbeltkrumme overflade skabes ved at fræse lag af i forløb på 3 millimeter pr. gang, hvorefter vi coater den med en lim for at gøre den helt glat,” forklarer Mathias Thor fra Gantio Robotics.

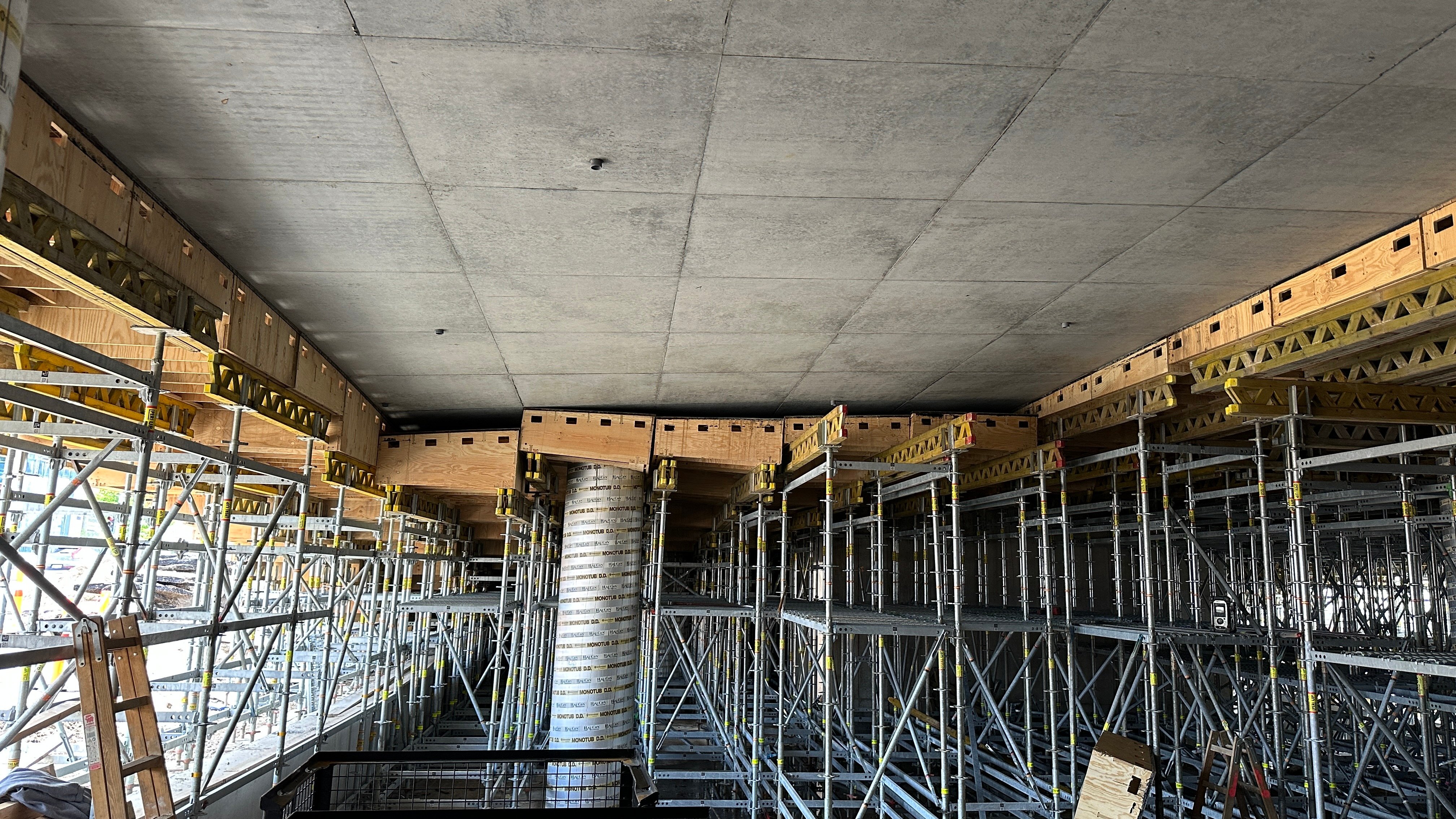

Her ses med al tydelighed konceptet i støbningen af Bakkedækket. Nemlig i felter af 1,25 x 1,25 meter. Et koncept man har store forventninger til, da det er muligt at lave software regelsæt, der kan autogenerere produktionen af støbeforme.
Foto: PERIPORTALROBOT MED UHYRE PRÆCISION
En robot af den type er langt mere præcis i alle arbejdsområder end en traditionel industrirobot, og den kan håndtere større emner i én kontinuerlig arbejdsgang. Således forklarer Mathias Thor, der har været i gang med dette projekt siden sommeren 2025, at det tager op til 26 timer at fræse fire forme til Cocoonen. Selv om man i det daglige blandt andet arbejder en del med produktion af støbeforme, er det ifølge Mathias Thor første gang, man har været involveret i så avanceret et projekt.
Det har været så kompliceret, at mens man i EMR selv stod for samling af støbeformene til Bakkedækket, har DataForm.Work haft egne folk på til samling af og assistere med formene til Cocoonen. Netop i den sammenhæng fremhæver Rene Østergaard det gode samarbejde, der har været mellem de involverede parter, det vil sige PERI, DataForm.Work, Gantio og EMR. I projektet har man nemlig mødt nogle grænser, og dem har samarbejdet været med til at bryde.

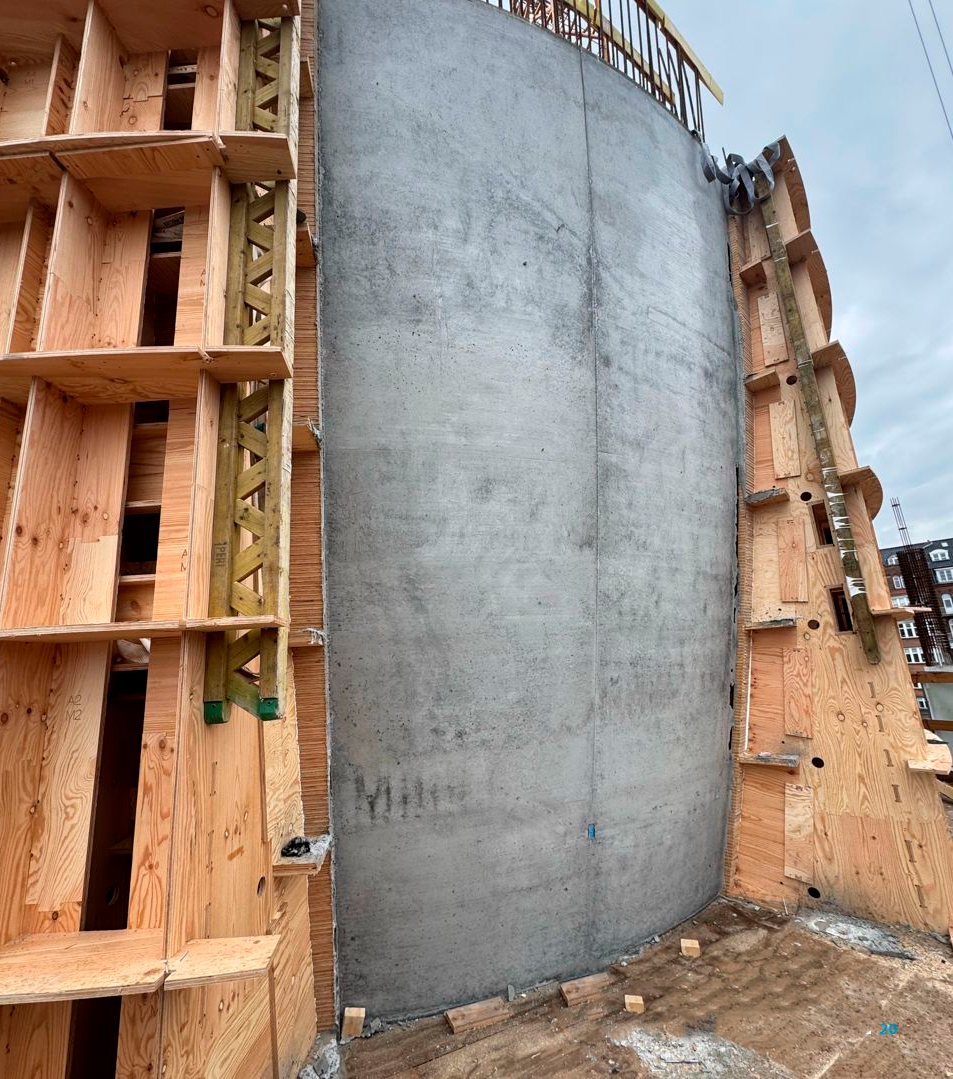

Her ses den dobbeltkrumme form i Cocoonen meget tydeligt. Den strækker sig mere end 20 meter op gennem Hængslets fem etager og har ud over selve støbeprocessen også stillet store krav til udformningen af armeringen. Foto: EMR
STOR INTERESSE I BYGGEBRANCHEN
”At arbejde med både krumme og dobbeltkrumme forme har vi prøvet før, blandt andet i forbindelse med betondomen ved Aros i Aarhus, så det kan vi. Udfordringen kommer lige præcis der, hvor vi møder grænsen for, hvor meget, vi kan bukke en form i krydsfiner. Her træder fræsningen ind som det eneste mulige alternativ, og samarbejdet er altså gået op i en højere enhed. Man kan næsten sige, at mennesker mødes, og smuk beton opstår,” siger Rene Østergaard.
Han kan mærke, at man i byggebranchen har stor lyst til at arbejde med ny formgivning i byggeriet, og han har store forventninger til det nye koncept fra PERI samt DataForm.Work, som han i øvrigt selv har været med til at starte op og i en periode var ansat som direktør i. Ganske som avanceret teknologi fra Formel 1 verdenen over tid smitter af på de biler, vi alle kører rundt i, får et superprojekt som Hængslet i Aarhus altså betydning for byggebranchen bredt set.
